第一部分

Part one

产品介绍 Product introduction

LCS-M联级液位上下式水油拆分机器是哈市CQ9电子排水沟机器制造技术控股股东有限装修公司英文装修公司专程面对饭店化工废水的水的质量功能，自由激发的新出新一代有效水油拆分机器。它的成分新创意，主动除渣除油方式更进一步道德化；集渣桶内嵌式柜体，更方便实地报道管理方法和实地报道环镜养护；机器柜体大体应用304不銹钢，防水抗造。该机器应用全开放式设计的概念，用于送风管与室内外实行送风，制止了机器内的气味儿对连接地点的形成的室内空气水污染；将污物、污油、废污水实行了拆分，制止了泵与污物、污油的学习，很大程度拉长了离心高压泵的选择壽命；应用自耦连接潜离心高压泵，更方便离心高压泵的维修保养与拆卸。

适用领域：各类饭店、酒店、食堂等餐饮场所的餐饮废水处理。

设备原理：LCS-M系列多级液位浮动式油水分离设备，通过发明zhuanli技术摆动式固液分离装置（发明zhuanli号：201310013598.0）实现餐饮废水中残渣的过滤分离，该设计已获国家立项，真正做到自动进行固液分离，并进行脱水处理。

第一部分：除渣部分。餐饮废水及残渣通过设备进水口进入除渣装置，废水经“过滤栅板”后流入油水分离箱；残渣落在板刷平台上，动力系统控制板刷做往复刮擦运动，板刷把残渣推送至残渣收集区域，通过挤压机构对残渣进行挤压脱水处理后，传递到集渣桶中，用户只需定时更换集渣桶即可实现残渣的自动分离。集渣桶箱体内放置，防止异味且便于现场管理。

第二部分：隔油部分。除渣后的含油脂废水进入油水分离箱后，采用比重法进行油水分离，油水分离箱为多个组装，多级分离。采用上部帽型独特设计，更有利于油脂收集。集油区域配置恒温电加热系统，使油脂处于液体状态便于排出。电加热系统可按照程序设定加热时段。除油时，启动控制面板上的“除油启”按钮，液位控制装置启动，使液位达到除油液位，打开流油口阀门，油脂自行流出，达到除油时间或点击“除油停”按钮，除油结束。

第三部分：提升部分。对于安装在地下建筑内的餐饮油水分离设备，可配套一体化提升箱，箱体内采用zhuanli油污专用折叠浮装置控制，自耦安装2台潜污泵（无需进入提升设备箱体即可进行水泵的拆卸维护），交替使用互为备用，潜污泵运行过程无需人工操作可自动实现。

产品描述 Product description

设备性能参数 Performance parameter

设备功能优势 Functional advantages

①自动除渣：摆动式自动除渣机构，固液分离并自动收集残渣到集渣桶内；

②脱水功能：独特的挤压沥水技术，残渣收集含水率低至10%；

③自动除油：液推式自动油水分离机构实现自动排油；

④全封闭：污水封闭式运行，不污染CQ9电子；

⑤半深圳自动化：全自动运行，无需人工执守；

⑥内置集成：集渣桶内置与箱体，便于管理，避免CQ9电子污染；

⑦寿命长：材质选用不锈钢SUS304，质量保证；

⑧百变金刚:组合式安装，可根据用户现场空间，选择一字型，L型，T型，方形等多种安装方式。

设备核心技术 Equipment core technology

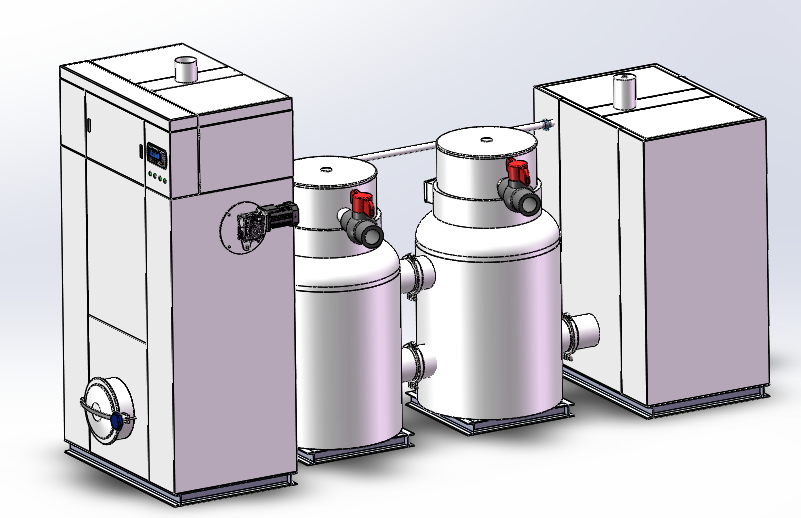

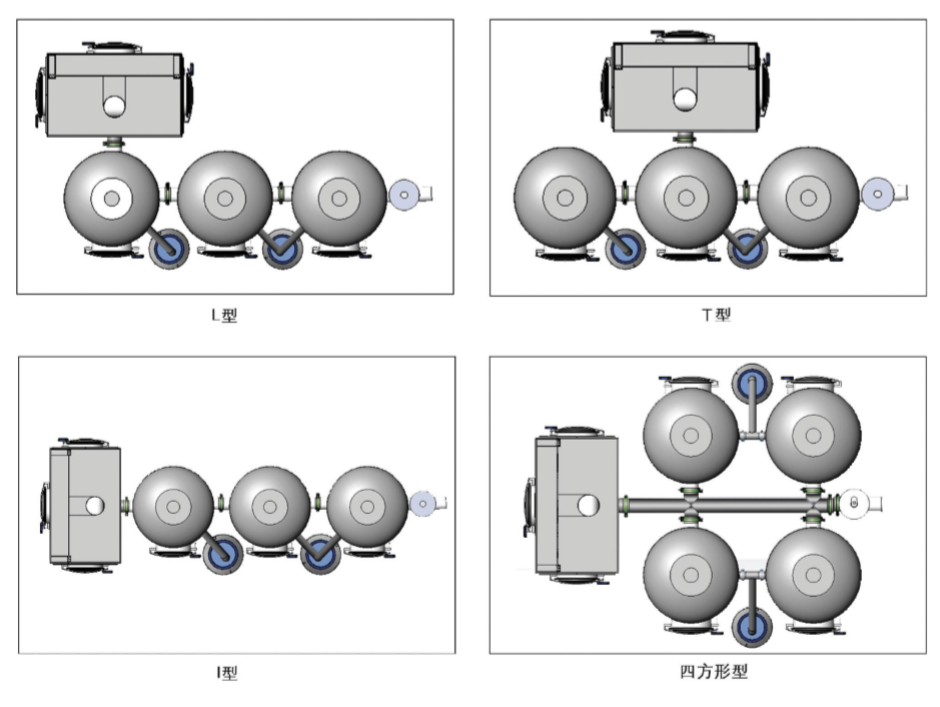

设备安装方式 Installation mode

优点：协调性善变，要根据按照场地的的空间，可选取只字型，L型，H型，矩形等。基于厨房设计来水量的规模挑选一个除渣部件一体化一个或多自功除油部件。

技术优势 Technical advantages

（1）除渣组织机构格局

我总部环保型zhuanli水平企业产品，选取转动式固液提取装制推离固态垃圾废料，而液体状态生活污水则可以通过篦条运输到上部的接水盘里，可以保持固液提取，种篦条架构而不是光华混合的网孔或滤出孔，容易的发生赌塞。此架构包括架构简简单单，用于维护保养，效果高的优势特点。沉渣注入全电脑自动除渣装制内，转动式隔栅往复运动式运动，把沉渣全电脑自动采集到桶内，不能自己人工工资使用清扫。

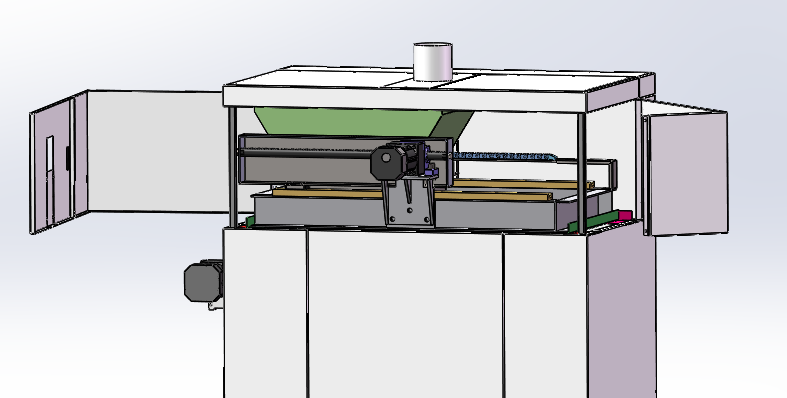

（2）机柜节构表示图

独家的外箱组装流水线的装修设计，除渣箱顶部均的装修设计为活動系统门窗节构，为了方便机器设备内层零部位的抢修和保养。

（3）取渣口结构

成品差异化的的开发宗旨，将集渣桶搭建在除渣箱中部，箱壳上设置成取渣口，需要取渣时点击取渣口门，拿的出集渣桶倾倒垃圾残留物。节电隔油室余地的也，比较坏保，远离残留物造成异味重影响区域。

（4）渣子热挤压脱水怎么办后举手

沉渣压挤后，水分含量率北极，为摆放和装卸搬运尽可能最省了CQ9电子空间和运量。

第二部分

Part two

设备选型 Equipment Selection

系统需要并构建CQ9电子好产品的系统优点，选择使用的隔油提升自己机械具体型号为：

设备技术参数及指标 Parameters and indicators

除渣箱：箱体尺寸1060×690×1300mm，液位高度400mm，重量约为400kg；

隔油箱：箱体尺寸φ700×1000mm，液位高度640mm，重量约为260kg；

强排箱：箱体尺寸700×800×1050mm，液位高度580mm，重量约为480kg。

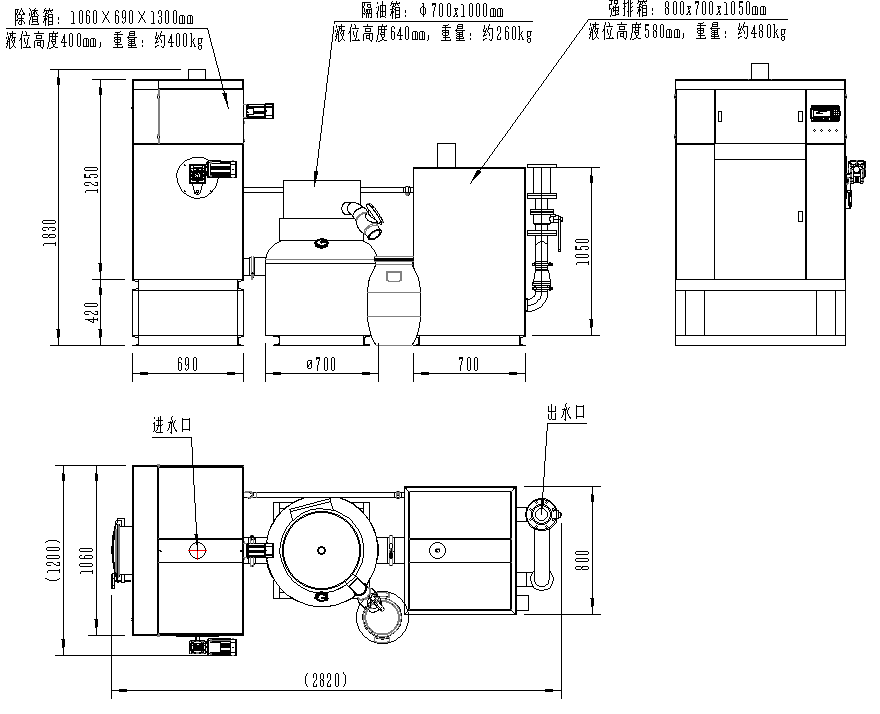

设备安装示意图
